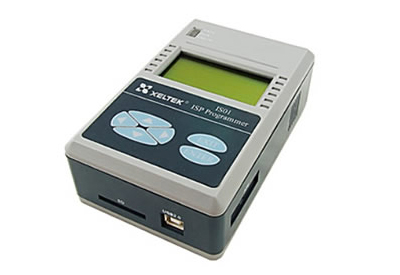

IS01是一款專業的多功能在線編程器/在線燒錄器/在線燒寫器，依托Xeltek強大的器件算法庫，支持幾乎各種串行協議的可編程器件；體積小、速度快、可靠性高，滿足工業應用的長線驅動能力；DLL/API支持用戶與ICT/ATE等設備集成，構成電路板ICT/ATE+ISP一體機或進行其他二次開發；通過USB2.0或ATE接口進行聯機運行；借助SD卡、LCD、鍵盤等本地設備進行脫機操作。其主要特性如下：
☆ 極快的編程速度，同時速度可選擇以適應電纜長度及用戶板負載特性。
☆ 同時支持聯機（USB2.0高速）和脫機操作模式。標準ATE接口方便外部ATE設備操控。
☆ 支持絕大多數的ISP協議，如：I2C、SPI、UART、BDM、MON、MW、JTAG、CAN、ICC、RS232等。以Superpro通用編程器強大的器件算法庫為依托，支持幾乎所有串行器件包括MCU、串行EEPRO/FLASH、CPLD等。
☆ 可靠的過流和ESD保護功能。
☆ 完善的API和DLL方便二次開發和系統集成。。
☆ 穩定、可靠的設計使之適應各種應用，如ICT設備集成ISP功能、研發以及現場編程。
☆ 支持WINDOWS XP/Vista/Win7/Win8/Win10 32/64bit 操作系統。
硬件功能
1)ISP電纜提供絕大多數串行協議接口。
2）支持主電壓為1.5V 至5V 目標系統,可為低功耗目標系統供電。
3）長線驅動電路保證最大電纜長度達2 米，時鐘頻率20MHz 情況下也能可靠工作。
4）具備ESD 保護。
5）USB（2.0 高速）接口與主機通訊。
6）LCD 液晶顯示屏，6 鍵鍵盤，LED 狀態顯示.
7）SD 卡存儲工程文件（最大16GB），存儲的工程文件數量有所有工程文件大小和SD卡容量限制。
8）標準ATE 接口,外部電平信號選擇工程文件、控制運行及取得運行狀態。外部信號與系統全部通過光耦隔離。
9）12VDC/2A 系統外部電源輸入。
10)夾具閉合檢測電路。配合夾具使用時，利用此檢測線在夾具閉合時自動啟動編程操作。
軟件功能
1)擁有龐大的器件算法庫，支持幾乎所有串行芯片包括MCU、串行EEPRO/FLASH、CPLD 等。支持協議包括但不限于I2C、SPI、UART、BDM、MON、MW、JTAG、LIN、CAN、RS232 、CSI(NEC)、SCC(Fujitsu)、SBW(TI)、ICC(ST)、C2(Silicon Lab)等。
2）支持SPI、I2C、JTAG總線多器件編程（工程組概念）。
3）支持CPLD 之JAM, Staple 和Direct C 文件。
4）極快的編程速度，同時速度可選擇（高中低三檔）以適應不同電纜長度及用戶板負載特性
5）支持動態緩沖區功能(每一芯片燒寫內容不同，應用實例包括序列號、MAC地址、傳感器標定等),修改接口開放。
6）SD 卡工程文件支持FAT32、FAT16 等格式；可用讀卡器管理。
7）完善的數據安全及保護功能：工程文件加密、SD 卡加密、產量限制、權限管理等；
8）完善的DLL / API，方便二次開發及系統集成（需授權）。典型應用如ICT集成ISP。DLL支持VC、VB、LINUX、Labview等環境。
9）強大的日志管理功能記錄每部操作及結果以及階段統計數據，為質量管理提供利器。
通過USB HUB可同時控制多至12臺編程器同時工作。
10)靈活的個性化定制服務。成功案例：條碼槍管理工程及運行；條碼槍動態讀取條碼，自動將條碼寫入芯片指定地址并錄入日志文件；與另一臺設備通訊，動態讀取MAC地址或傳感器標定值寫入芯片；在工程文件中設定產量，將含工程文件的SD卡交第三者操作，達到設定產量后工程文件自動失效。適合以產量收取版權費的方案供應商…
應用
研發應用之在線測試和調試。
量產,線路板貼片組裝完畢后在線燒寫。
現場應用,輕便的IS01 非常適合現場測試、維修及數據采集。
高階現場應用,整合自動上/下板機，無縫對接PCB板燒錄，西爾特可提供完整解決方案。

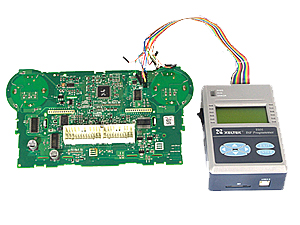

OEM 部件。 IS01 提供友好的軟硬件用戶接口，用戶可十分容易地將其集成到自己的應用系統中去。典型應用為ICT（在線測試儀）集成ISP。通過集成IS01,測試和編程可以同時進行，大大提高工作效率。
ICT設備集成
一塊PCB上有多顆芯片需編程如何解決？
兩種情況。第一，PCB上的芯片通過JTAG鏈或諸如I2C級聯方式聯系在一起，采用同一串行協議者，使用一臺IS01即可，缺點是編程時間隨著芯片數量的增多而增加。對時間成本敏感的項目不建議使用；第二，一塊PCB上有多顆芯片，型號、文件均可不同，或者一塊大PCB有數塊相同的小PCB拼板而成。芯片、文件均同。此時可依據芯片數量選擇同樣數量的IS01,它們通過一個USB HUB連接到一臺PC控制，多顆芯片同時編程，效率高。
ATE接口的作用是什么？
如果你的控制主機沒有USB接口?？墒褂肁TE接口進行控制。ATE接口通過簡單的電平信號即可完成工程文件選擇、啟動、停止、結果反饋等控制功能。工程文件事先須下載到SD中。詳見用戶手冊。
ISP電纜長度有何限制？
IS01設計有強大的電纜驅動電路，可以保證長電纜、高頻率下的穩定工作。但仍然受制于用戶PCB的設計和目標芯片的特性。如果其負載尤其是容性或感性負載過大，則必須在降低電纜長度和降低工作頻率之間做出抉擇。IS01軟件中具備高/中/低三種工作頻率供用戶在不能降低電纜長度的情況下根據實際情況方便地做出選擇。
集成IS01到我的ICT中工作量大么？
非常輕松。我們將提供各種應用級別的API或DLL甚至可供超級終端使用的命令行命令。我們的FAE會全程幫助您完成工作。
依靠IS01標配的器件算法軟件是否就可以完成我的所有器件編程工作？
一般來說不行，除非你非常精通ISP編程對硬件設計的要求，電路設計得完全符合ISP規范。用戶板一般都有自己的特殊性，一般需要我們?yōu)槠涮峁Ｓ盟惴ㄜ浖?，在這過程中通常會要求你提供樣板或電路ISP相關局部原理圖。
電氣機械規格
聯機通訊接口: USB2.0 ATE
脫機模式: 支持脫機操作
電源規格: 輸入交流 100-240V, 50/60HZ; 輸出直流 12V/2A
主機尺寸: 137*87*47 毫米; 重量：0.330公斤
標準配置
主機、電源一個、USB2.0電纜一根、軟件光盤一張（用戶手冊）、保修卡一張。
選配:適配器、SD卡
