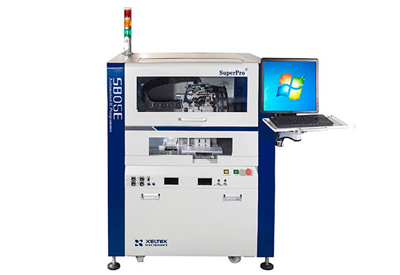

SUPERPRO/SB05E智能4模組全自動燒錄器,是為大規模電子產品生產而設計的一款高性價比全自動IC編程設備。該設備自動完成芯片抓取、放置、編程、取片和包裝的全部過程，取代傳統的人工作業，既極大地提高了生產效率，同時也免除了IC編程過程中可能的人為錯誤。業界頂級編程器與專業自動機臺珠聯璧合，實為專業客戶不二選擇。其主要特性如下：
☆ 2個吸嘴、獨立插座按壓執行機構、雙Feeder、工業頂級運動控制卡和伺服系統系統、專業控制算法、高速視覺定位系統構成高速、高精度、高穩定度的運動和取放系統。小容量芯片最高產出率達到2000 UPH。
☆ 作為全自動編程系統的靈魂和核心，SB05E內嵌4臺業界頂級極速智能編程器SUPERPRO/7500，配備西爾特深以為傲的器件算法庫及升級速度，支持300多個IC廠家的十萬多種器件，囊括了eMMC、NAND FLASH、NOR FLASH、Serial FLASH、MCU、CPLD、等幾乎各種類型可編程IC。器件支持因素絕不會成為自動編程器的瓶頸，確?？蛻敉顿Y長期有效。
芯片燒寫速度更是成為業界翹楚。
☆ 可選外設包括標準托盤（TRAY）、自動托盤（AUTO TRAY）進出料機、編帶包裝機（TAPE OUT）、直管(Tube)進出料機以及油墨打標系統和激光打標系統。支持TARY、TAPE和TUBE包裝轉換。
☆可靠性、穩定性和安全性高。
☆ 精心設計保證換線時間極短。
☆ 強大貼的智能化軟件使學習、操作、設置和管理簡化到極致。
☆ 憑借完備的編程器和自動機臺實時運行數據庫以及本地和遠程MES系統接口，用戶可輕易將本系統聯入自己的MES系統，實現遠程燒寫文件管理、權限管理、產量控制和管理、實時生產統計、機器狀況檢查和報告等生產智能化管理。
☆ 緊湊設計，占地面積小。
☆ 性價比極高。本公司是世界上少數幾個同時具備編程器和機械手研發能力的公司之一，因而可以完成編程器+機械手+軟件的最佳集成，并保證較低的成本，同時可以快速響應用戶的軟件功能定制要求。公司同是世界上少數幾個心無旁騖、專攻編程器30年的公司之一，經驗、聲譽、長期供貨和服務安全性值得信賴。
基本性能
☆ 高產能： 2個吸嘴+獨立插座按壓執行機構、工業頂級運動控制卡和伺服系統系統、專業控制算法、高速視覺定位系統構成高速、高精度、高穩定度的運動和取放系統。最高產出率達到2000 UPH。內置4臺最新一代智能超高速編程器SUPERPRO/7500，每臺最多4個插座，整機最多16個插座。大容量芯片產出率大幅提升，尤其是eMMC NAND /NOR FLASH、SPI FLASH等芯片產能較SUPERPRO/SB01最高提升60倍。
精確定位：下視CCD相機精確定位進出料機插座位置，上視CCD相機精確校準吸嘴上的芯片，高精度X-Y-Z-θ伺服系統準確定位，確保取放精確到位。
支持器件種類傲視群雄：是否支持用戶需要的器件是自動編程器的根本。30年來，西爾特此項指標始終保持業界領先地位，目前支持超過300個IC廠家的十萬多種芯片，且已每年數千種的速度在增加。
豐富的外設支持：I/O方式支持TRAY（手動方式標配，自動方式選配）、TAPE(TAPE-IN最多安裝2臺)、TUBE。支持包裝轉換。可作包裝轉換機用。標記方式支持油墨、激光。
換線時間短：I/O設備和適配器更換方式快速簡單，位置標定智能化、編程器設置工程化和條碼自動化。
可靠安全：業界頂級滾珠絲杠和導軌、電機、運動控制卡、視覺和控制算法、10年自動機臺專業經驗、30年編程器專業經驗。防疊片、防空寫機制。
強大的智能化軟件：圖形化人機界面，軟件強大友好，學習時間短，機臺初始設置自動保存，編程器配置和選擇自動保存，統計及日志信息豐富，方便產量和質量回溯跟蹤，權限管理，靈活的不良插座和模塊自動禁止策略，減少無人值守情況下的不良率，防止疊片機制。
工廠智能化管理接口：完備的編程器和自動機臺實時運行數據庫以及本地和遠程MES系統接口，用戶可輕易將本系統聯入自己的MES系統，實現遠程燒寫文件管理、權限管理、產量控制和管理、實時生產統計、機器狀況檢查和報告等生產智能化管理。
運動系統
驅動：高性能X-Y-Z-θ伺服系統，韓國高性能運動控制板卡 、 松下伺服系統、THK絲杠和導軌。
精度：X軸：±0.02mm；Y軸：±0.02mm；Z軸：±0.05mm；θ軸：0.1°。
有效行程：X軸：760mm；Y軸：500mm；Z軸：40mm 吸嘴數量：2個
可操作芯片尺寸：最大25x25mm, 最小2x2mm
最高產出率： 2000 UPH
視覺系統
工業級數字相機。像素?cái)?shù)512×512。
視覺范圍：30mmX30mm 視覺精度: 0.024mm
視覺系統調整精度：△x=△y=0.07 mm, △θ=0.1°
編程器系統
4臺極速智能通用量產編程器SUPERPRO/7500；每臺支持最多4顆芯片同時編程；編程速度較SUPERPRO/5000最高提高近10倍；支持300多個IC廠家的近九萬多種可編程器件；直接支持1.2V到5V各種電壓器件；極高的可靠性穩定性；自動檢測芯片錯插和管腳接觸不良；完善的過流保護功能避免損壞編程器；豐富強大的軟件功能。
控制系統
PC:高性能品牌工控機；操作系統：Windows7/10
顯示器：17寸液晶顯示器；數據輸入設備：鍵盤+鼠標，可選條碼輸入槍。
I/O設備
手動Tray(Manual Tray)
標準配置。一次編程一盤，完成后手動換盤。此方式下無法完成在線打標。
編帶包裝機(Tape-out)
編程完成的芯片重新包裝成TAPE?？蛇x冷封或熱封。編帶寬度8-32mm可調節。
編帶進料器（Tape-In）
將Tape 撕開并將進供給吸嘴吸取。YAMAHA氣動feeder。根據芯片寬度選擇,規格8-32mm。
自動Tray進出料機(Tray-In/Out)
一次最多放置15個標準JEDEC TRAY盤，自動送、退盤、打標（選配）。
管裝料進料器(Tube-In)
振動方式完成管料的輸進。根據芯片寬度選擇滑軌和導槽。
管裝料進料器(Tube-Out)
振動方式完成管料的輸出。根據芯片寬度選擇滑軌和導槽。
編帶墨水打點系統(Tape Ink-Marker)
為編帶包裝機(Tape-out)，上的一個附加系統。在編程完的芯片上用墨水標記一個點。
自動Tray進出料機墨水打標系統(TRAY Ink-Marker)
為(Tray-In/Out)上的一個附加系統（選配）。用于在編程完成的芯片上用墨水標記一個點。
激光打標系統(Tape Laser-Marker)
為編帶包裝機(Tape-out)或自動Tray進出料機(Tray-In/Out)上的一個附加系統（選配）。用于在編程完成的芯片上用激光標記最多4個字符。
附件（選配）及耗材
各種封裝的編程適配器、吸嘴、插座壓塊。
電氣機械規格
工作電壓：200～240V/50～60Hz。功率：1.5KVA。
外部氣源：潔凈空氣，空氣壓力：0.6MPa。耗氣量：30升/分鐘
機械尺寸：主機 1260(L) × 900(W) × 1550(H)
（mm） 自動Tray進出料機： 1100(L) × 380(W) × 1300(H)
編帶包裝機： 1100(L) × 380(W) × 1300(H)
機器凈重：主機 250 Kg
自動Tray進出料機： 80 Kg
編帶包裝機： 50 Kg
輔機、附件明細一覽表 | |
| 編帶包裝芯片自動封裝機 XELTEK全自動編帶進出料系統，與全自動編程器SUPERPRO配合使用，實現卷帶芯片進料與出料。芯片燒錄完成后，在包裝回卷帶中，直接去貼片。相比管裝進出料有巨大優勢，管裝芯片受料管限制，約50-100片/管，芯片數量少，操作人員需要頻繁填料換料，卷帶芯片每卷2000-3000片，實現人員充分調用，提高工作效率。
|
| 編帶包裝芯片進料器 通用性強，使用步進電機取代傳統供料器的氣缸驅動，精密銅制齒輪代替機械的連桿傳動。通過取電觸針，連接24V安全電源，供料器接受機器的I/0信號從而指令供料器工作。 精度優勢：驅動電機運行較氣缸推動振幅小，減少因振動產生的物料偏移。高精度進料齒輪配以高精度電機，確保每一次送料都準確無誤。 速度優勢：供料速度：歐姆龍光柵傳感器快速感應機器信號，自主開發控制主板軟件算法更科學合理，步進電機配上加速齒輪，供料速度穩定。 換線速度：正上方剝帶，自帶覆膜儲藏室；批量換線無需拆卸飛達，料滿自動開倉提醒，真正意義上實現不停機換料功能，換線效率可以提高三倍以上。
|
| 托盤芯片自動進出料機 XTR-01-A型AUTOTRAY是專為西爾特SUPERPRO型全自動燒錄系統配備的標準TRAY盤進出料裝置。系統實現進盤后自動啟動燒錄，燒錄完成自動退盤，分盤進盤，實現無人干預的閉環，從而進一步節省人工開支。 支持10盤進料緩沖 工作電壓：200~245V50~60Hz 長×寬×高：1100mm×380mm×1300mm 功率：500W |
| 托盤芯片自動進出料機(帶激光打標機) XLM-03采用光纖輸出激光，再經過高速掃描震精系統實現打標功能，輸出功率穩定，光學模式好，光束質量?jī)?yōu)異，打標速度快，效果好、效率高，能充分滿足客戶大批量生產需求。采用風冷方式冷卻，整機體積小，輸出光速質量好，可靠性高。配合自動托盤進出料或者編帶包裝機，能實現字符串打印，甚至動態序列號打印。 |
| 管裝包裝芯片半自動進料器 管裝進料插槽可調節，可以適應不同規格的管裝芯片。 管裝出料器，通過定制不同導軌，可以適應不同料管寬度。 |
| 適配器(匹配芯片與燒寫器) ZX系列編程器適配器，在兼容性、通用性上，采用了更為簡潔的設計理念，采用新型適配器插頭，使得適配器的耐用性進一步提升，在與同類產品相比使用次數更多，減少了更換的頻率，在生產過程中能更好的節約時間提高效率，降低生產成本。適配器從設計上對于SUPERPRO編程器進行針對性優化適配，在操作上更加人性化，方便操作員在換線生產、日常維護保養時減少操作失誤發生的可能性。適配器外形上的優化設計（邊緣倒角，圓角設計），避免PCB板劃傷操作人員。 ZX系列適配器采用環保的無鉛PCB基板，減少含鉛材質可能造成的環境污染和對人體健康的影響。適配器插頭使用的材料更為堅固耐用，減少使用中的磨損，普通適配器插頭材質易磨損，容易造成接觸不嚴密，影響芯片位置，造成編程失敗或者異常報警。適配器插頭金屬接觸部分采用鍍層處理，減少金屬氧化，能適應更加復雜的使用環境，保證編程過程的品質。 |
支持根據客戶需求進行非標定制 | |
